Welda Smart Home Klimaschutz

Klimaschutz Dorfgemeinschaft Welda

Optimierung des Energieverbrauchs

Reduzierung der CO2 Emissionen

  • Betriebswirtschaftliche Auswertung
  • Energieverbrauch und Verlauf
  • Ermittlung des aktuellen Energieverbrauchs
  • Schwachstellenanalyse des Systems / der Komponenten
  • Austausch defekter Komponenten
  • Umstellung auf digitale Thermostatköpfe
  • Umstellung auf Smart-Home-System
  • Kontrolle der Maßnahmen
  • Analyse und Auswertung der Maßnahmen

Betriebswirtschaftliche Auswertung

Die Betriebswirtschaftliche Auswertung von Energieverbrauch und Energiekosten der vergangenen 10 Jahre zeigt sehr deutlich, dass der Betrieb und die Erhaltung der örtlichen Iberg-Halle von Welda und des Dorfgemeinschaftshauses mit erheblichen Energiekosten verbunden sind.

Die Wirtschaftlichkeitsbetrachtung ergab, dass weit mehr als die Hälfte der Energiekosten im Leerstand der großen Gebäude verursacht wurden.

Daher sollte die Energiebilanz ermittelt und möglichst optimiert werden.

Nachfolgend ist der Gasverbrauch und der anteilige Verbrauch im Leerstand der Gebäude als Diagramm grafisch dargestellt.

Ermittlung des aktuellen Energieverbrauchs

Eine mehrtägige Verbrauchsmessung im Leerstand der Gebäude bei einer Außentemperatur unter + 5 °C ergab einen durchschnittlichenEnergieverbrauch von:

Gasverbrauch = 53,26 cbm pro Tag

Stromverbrauch = 12,37 kW/h pro Tag

Die Witterungsverhältnisse sind hierbei von großer Bedeutung.

Ab einer Außentemperaturen über + 5 °C werden die Heizkreise nach dem entsprechenden Bedarf und der Nutzzeit der Räume beheizt.

Bei Außentemperaturen unter + 5 °C befindet sich die Heizungsanlage im Frostschutzmodus und versorgt sämtliche Heizkreise permanent mit heißem Wasser um die Anlage, Leitungen und Komponenten vor dem einfrieren und möglichen Frostschäden zu schützen.

Nachfolgend sind die Betriebszustände der Heizung mit ihren Heizkreisen und den temperaturabhängigen Auswirkungen grafisch dargestellt.

Heizkreise bei Außentemperaturen über + 5 °C
Welda Klimaschutz Heizkreis 1
Heizkreise bei Außentemperaturen unter + 5 °C
Welda Klimaschutz Heizkreis 2

Schwachstellenanalyse des Systems / der Komponenten

Bei einer Begehung während der Verbrauchsmessung ist aufgefallen, dass Heizkörper warm waren obwohl sie eigentlich im Frostschutzbetrieb bei einer Raumtemperatur von 12 °C hätten kalt sein müssen.

Diesbezüglich wurde eine Schwachstellenanalyse der Heizverluste durchgeführt.

Die Thermo- und Schwachstellenanalyse brachte zum Vorschein, dass 21 Thermostatköpfe der Heizkörper defekt sind wo die Heizkörper warm waren.

Daraufhin erfolgte der Austausch der defekten Thermostatköpfe durch digitale Thermostatköpfe. Viel genutzte Räume wurden auf digitale Thermostatköpfe mit DECT Funkverbindung zum Smart-Home Sytem umgerüstet.

Die Kontrolle der Maßnahmen war an sämtlichen Heizkörpern erfolgreich.

Das Ergebnis der mehrtägigen Verbrauchsmessung nach der Optimierung ergab einen durchschnittlichen Energieverbrauch von:

15,15 cbm Gas pro Tag und  5,94 kW/h Strom pro Tag.

Dies entspricht einer Gasverbrauchsreduzierung im Leerstand von 71,6 Prozent !

Der Stromverbrauch der Brenner konnte um 52,0 Prozent reduziert werden !

Schwachstellenanalyse Iberg-Halle

Welda Klimaschutz Schwachstellenanalyse Iberg-Halle

Schwachstellenanalyse Dorfgemeinschaftshaus
Welda Klimaschutz Schwachstellenanalyse DGH

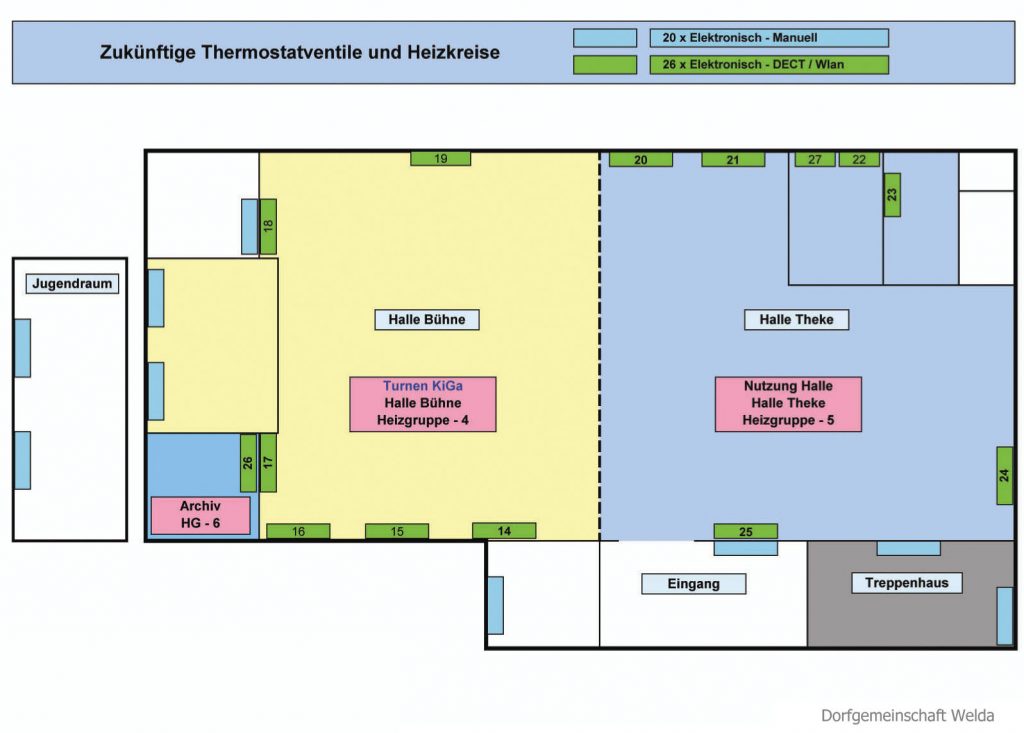

Optimierung der Iberg-Halle
Welda Klimaschutz Optimierungsmaßnahmen Iberg-Halle
Optimierung des Dorfgemeinschaftshauses
Welda Klimaschutz Optimierungsmaßnahmen DGH
Kontrolle der Maßnahmen der Iberg-Halle
Welda Klimaschutz Kontrolle Iberg-Halle
Kontrolle der Maßnahmen des Dorfgemeinschaftshauses
Welda Klimaschutz Kontrolle DGH

Analyse der Wetterdaten der Wetterstation Warburg

Januar bis Dezember 2021
Tagestiefsttemperatur unter + 5 °C 161 Tage
Tageshöchsttemperatur unter + 5 °C   61 Tage
Gemittelter Wert     111 Tage



Verbrauchsanalyse im Leerstand

Analyse vorher (im Durchschnitt pro Tag)
Verbrauch im Leerstand Gas Strom
Außentemperatur unter + 5 °C 53,26 cbm 12,37 kW/h
Außentemperatur über   + 5 °C 2,9 cbm 2,1 kW/h
Nach Optimierung (im Durchschnitt pro Tag)
Verbrauch im Leerstand Gas Strom
Außentemperatur unter + 5 °C 15,15 cbm 5,94 kW/h
Außentemperatur über   + 5 °C 2,0 cbm 2,0 kW/h
Reduzierung um 38,11 cbm 6,43 kW/h
Reduzierung um 71,6 Prozent 52,0 Prozent



Verbrauchsanalyse bei Beheizung der Iberg-Halle

Analyse vorher
Verbrauch KiGa Turngruppe Gas Strom Heizzeit

Außentemperatur + 8 °C 36,8 cbm 3,74 kW/h 07:30 12:00
Nach Optimierung
Verbrauch KiGa Turngruppe Gas Strom Heizzeit

Außentemperatur + 4 °C 21,2 cbm 2,1 kW/h 06:30 12:00
Reduzierung um 15,6 cbm 1,64 kW/h
Reduzierung um 42,4 Prozent 43,9 Prozent

Verbrauchsanalyse bei Beheizung des Dorfgemeinschaftshauses

Analyse vorher
Verbrauch DGH Sportkurse / Woche Gas Strom Heizzeit 1 Std. vorher
Außentemperatur + 8 °C 58,43 cbm 14,4 kW/h (Heizung)
Nach Optimierung
Verbrauch DGH Sportkurse / Woche Gas Strom Heizzeit 2 Std. vorher
Außentemperatur + 1 °C 39,7 cbm 7,7 kW/h (Heizung)
Reduzierung um  18,73 cbm 6,7 kW/h
Reduzierung um  32,1 Prozent 46,5 Prozent
Die so erreichte Reduzierung des Gasverbrauchs ist erheblich und führt voraussichtlich zu einer CO2 Emissionsreduzierung von über 2 Tonnen pro Jahr!

Weitere Vorteile des Smart-Home-Systems:

Die Heizkreise lassen sich nach Bedarf komfortabel vorheizen ohne dass die Heizkörper der einzelnen Räume unnötig Energie verbrauchen.

Die Kontrollfunktion der Temperaturverläufe ermöglicht eine präzise und effektive Anpassung der Heizzeiten der einzelnen Räume.

Das System ermöglicht die Zusammenfassung von Heizkörpern in Heizgruppen.

  • Heizgruppe Iberg-Halle Bühnenseite – für die Kindergarten Turngruppe.
  • Heizgruppe Iberg-Halle Thekenseite – für Feiern in der halben Iberg-Halle.
  • Bei Feiern in der ganzen Iberg-Halle werden beide Heizgruppen angesteuert.
  • Heizgruppe Dorfgemeinschaftshaus Saal – für die Sportgruppen.
  • Heizgruppe Dorfgemeinschaftshaus Küche und Nebenräume.
  • Bei Feiern im Dorfgemeinschaftshaus werden beide Heizgruppen angesteuert.
  • Heizgruppe Werkraum – für Nutzungen des Werkraums.



Defekte Thermostatköpfe

Defekte Thermostatköpfe

Beheizung und Anschaltzeiten vorher

Welda Smart Home Anschaltung vorher

Beheizung und Anschaltzeiten nachher

Welda Smart Home Anschaltung nachher

Smart-Home bei Außentemperaturen über + 5 °C

Welda Smart Home Heizung optimiert warm

Smart-Home bei Außentemperaturen unter + 5 °C

Welda Smart Home Heizung optimiert kalt

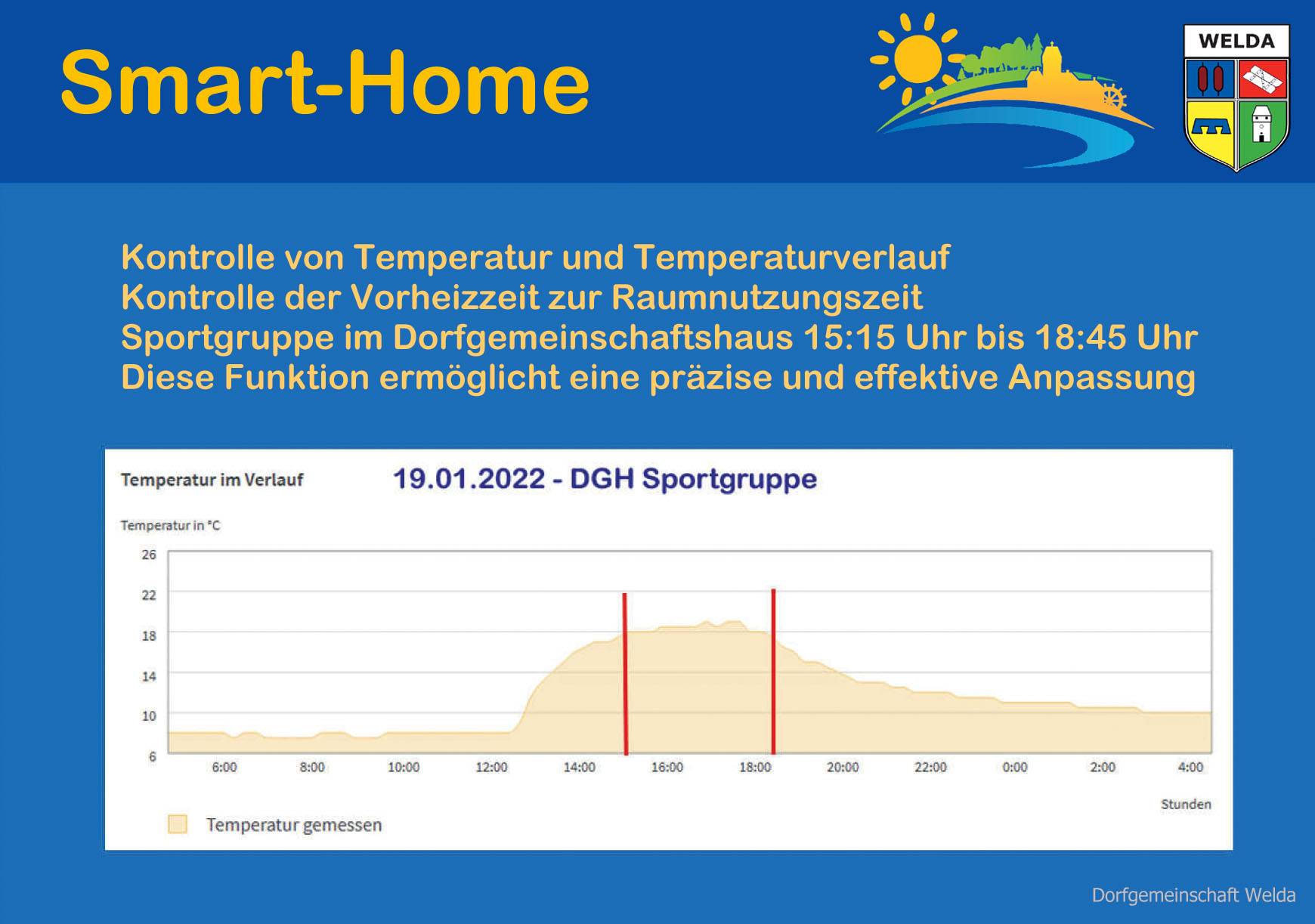

Smart-Home Kontrolle Temperaturverlauf – Dorfgemeinschaftshaus

Welda Smart Home Temperaturverlauf Iberg-Halle

Smart-Home Kontrolle Temperaturverlauf – Iberg-Halle

Welda Smart Home Temperaturverlauf DGH
